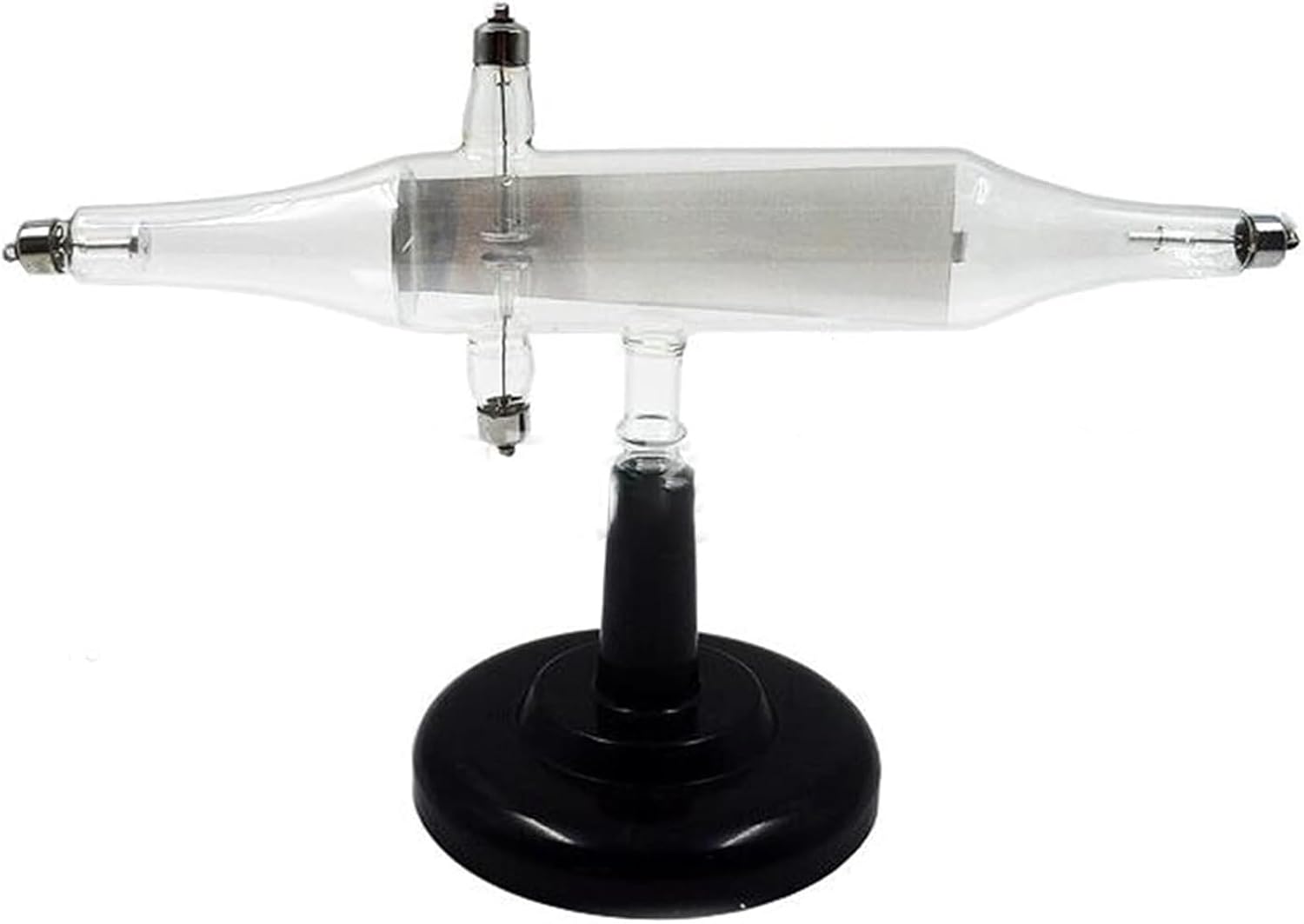

Tubo de demostración de rayos catódicos con deflexión electrostática

Descripción

• Componentes estructurales:
  • Bombilla
  • Placa deflectora
  • Placa fluorescente
  • Electrodo de campo eléctrico
  • Cátodo
  • Ánodo
  • Asiento/base de baquelita
• Observación científica:
  • La desviación del rayo catódico en el campo eléctrico confirma que está formado por partículas cargadas negativamente (electrones).
• Modo de demostración:
  • Encender la fuente de baja tensión y la bobina de inducción giratoria para generar el rayo catódico; aparece una pista en forma de correa sobre la placa fluorescente.
  • Activar la corriente de alto voltaje (CC) para crear el campo eléctrico; la pista se desvía hacia el electrodo de alto potencial.
  • Variar la tensión de salida del transformador regulador para cambiar la intensidad del campo y, con ello, el ángulo de deflexión de la pista.
• Especificaciones físicas:
  • Tamaño: 300 × 7.677 in (longitud × altura)
  • Peso: 7.87 oz
